1.テンプレートの作成

車の四面図は，実写のカタログやプラモデルの説明書からスキャナで取り込む。
現行車の場合はメーカーのサイトに載っていることもあるのでそちらを使うのも良い。
いずれにしても，若干の誤差があるので，たとえメーカーの正式な図面であっても信用しすぎてはならない。

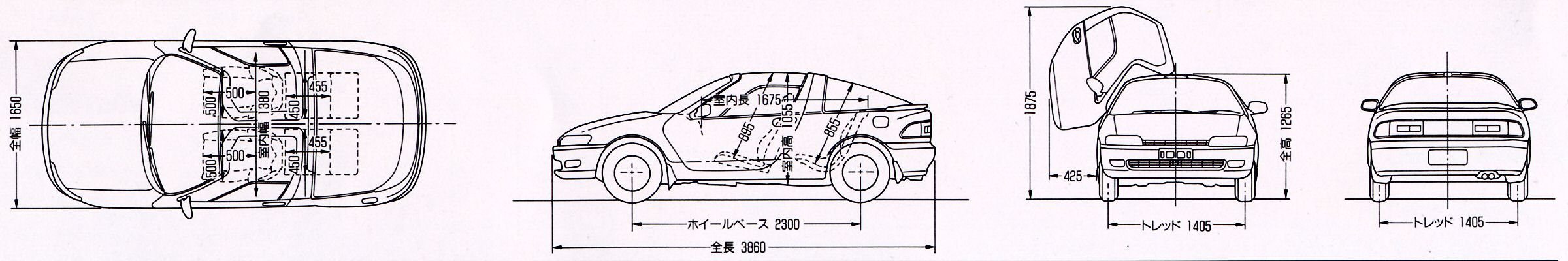

カタログをスキャンしたもの

画像が傾いている，汚れがある場合に備え，フォトショップなどのペイント系ソフトが１つあると良い。
ちなみに私が愛用しているのはペイントショップである。CGのテクスチャもこれで事足りているので，高いソフトを無理して買う必要はないだろう。

さて，これをShadeの上面図，正面図，側面図と分けていくのだが，
・Shadeにテンプレートを読み込ませると，画像の中心を，図面の原点に持ってくる。（各々の画像の高さや中心位置を一緒にしなければならない。）
・Shade上での大きさと合わせておいた方が良い。（図面にない部品を作成する際に，実際の寸法に照らし合わせられる。）

コレというやり方はないが，私の場合は，

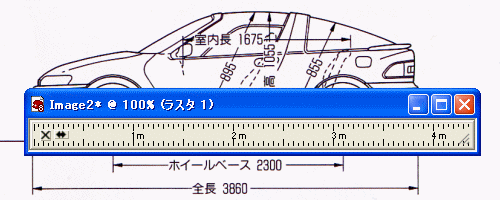

１：Shadeの定規をキャプチャして，ペイントショップ上で画像をはかり，画像の拡大縮小を行う。

できるだけ寸法の長い所（全長）を使うと誤差が少ない。

２：スキャンした画像から側面図だけを切り取って保存。この側面図を基準にする。

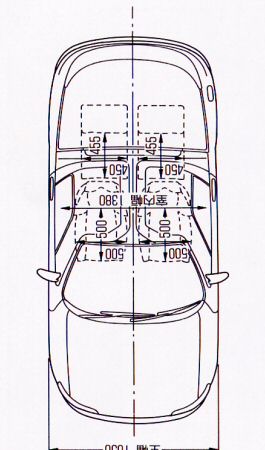

３：スキャンした画像から上面図だけを切り取り，側面図画像と同じ画像サイズにして，バンパーの位置などを合わせ，車の軸が中央に来るようにする。
　　最後に画像を９０度左に回転させて保存する。

４：スキャンした画像から正面図を切り取り，側面図の縦，上面図の横の長さにサイズをあわせ，
　　地表の高さを側面図と同じにして，車の軸が中央に来るようにする。後面図も同様にして，それぞれ保存。

　　　

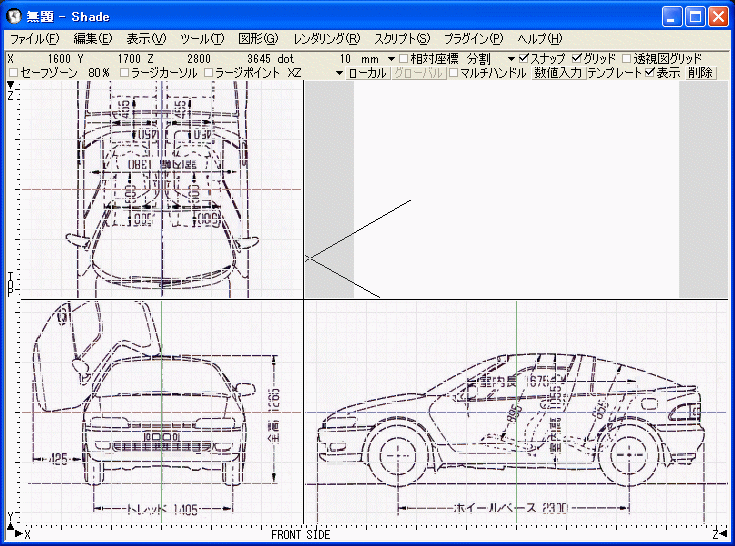

Shadeテンプレート用に編集した画像

「図形」→「テンプレート」→「＊＊図の読み込み」でそれぞれの図面に画像を貼り付けて完了。
