7.ドアの作成

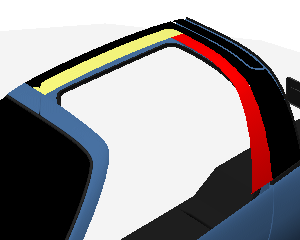

前回の屋根の形状からベースを作る。
前部分は既に作成済みのピラー形状に合わせる。
後ろはこんな感じ。
（だんだん同じ説明になってきた‥）

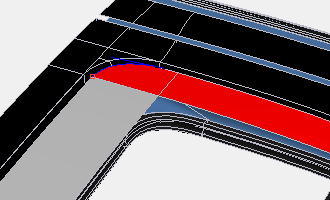

ドリップチャネルを作成。上の分け方にした理由はここ。
ゴム枠を３つの形状に合わせて一気に作成。
（開いた線形状を作成→円を掃引）
フロントガラス同様に，サイドも一気に作成。

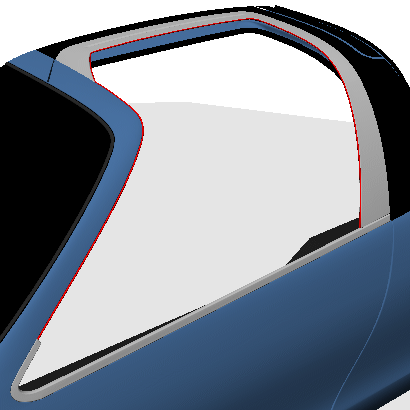

ウィンドウの枠を作成。これはもうトライ＆エラーでガラスに沿った線形状を作成した。
せっかく特徴のある窓なんだから動かしたい！

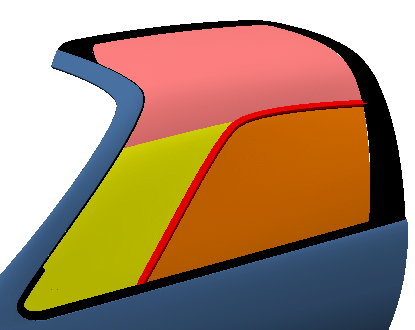

ということで‥分割！！
上手く切れ目をウィンドウ枠に隠した。
だが上下に降りるウィンドウは隠せないので‥

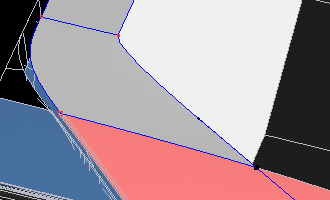

なんとか角を丸めた。
いよいよジョイント。
試行錯誤の末，「パスジョイント（XZ）＋直線移動」に決定。
まずはパスジョイントにする軌道の線形状作成。
これも結局トライ＆エラー。
「軌道」線形状のすぐ下にパスジョイントを置き，
中にウィンドウガラス形状を入れる。
この時点でジョイントを動かすとZ軸方向に回転してしまう。
Z軸方向には動かさないように設定をする。

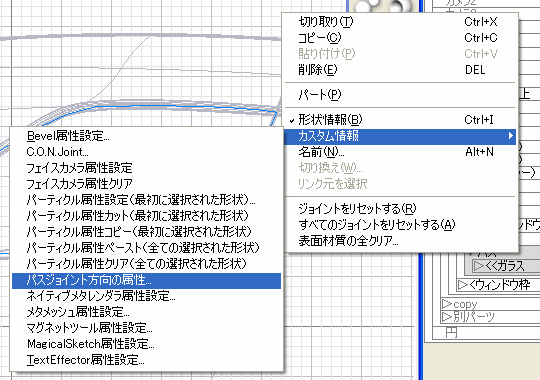

「カスタム情報」→「パスジョイント方向の属性」を選択。
適用ON，「パス進行方向と重ならない座標軸」にZを選択してOKを押す。
あとはZ軸方向に直線移動させればOK。
Shade7以降，CONJointは正常動作してくれないので，
是非Shadeに同等のプラグインを標準装備してほしいものだ。
Shade10以降はパスジョイントが標準装備されました。
動画を作ってみました。（78.6KB）
次はミラー。
実は裏で平行して製作していたMR2のミラーと形状が似ているため流用。
最後はドアノブ。
本物も表面が平らなので，あえてボディの曲面からは作成しませんでした。（笑）
ちょっと分かりにくいが，ドアノブ，鍵穴作成。
２つの形状が合わさってないのですが，本物もそれに近いし，ここまでアップにしないと分からないから‥。
おまちかね，ガルウィングを開けます！！
普通のドアなら垂直に回転ジョイントを作るだけなのだが，
ここまで見事に3次元方向に動くと‥ということで，

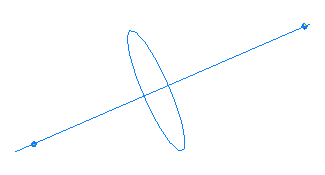

ヒンジとなる２つの位置に球を置き，その２つを串刺しに回転ジョイントを配置する作戦に。
回転ジョイントを任意の位置に作成後，球の位置に合わせる。

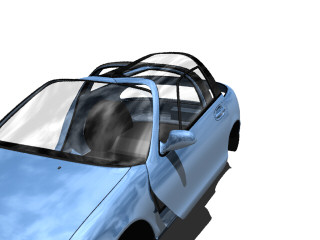

さて，結果は‥

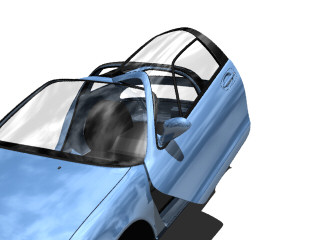

お，
お！

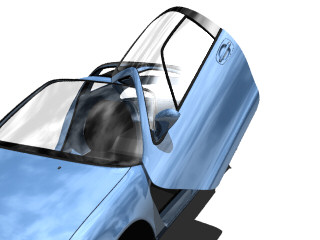

おおー！（笑）
てな具合で完成。
ダンパーとかヒンジとかは裏側（内装）作るときに。
ここまでのShadeデータ
SERA_07.zip(1.5MB) ※Shade7用
SERA_07_new.zip(1.5MB) ※Shade8以降用（パスジョイントを削除しています）
※ZIP解凍してから，Shadeで使用してください。
※個人での使用以外でのデータのダウンロードはご遠慮ください。
